铠装整体多点热电偶在一根外护管内组装多支独立微细铠装绝缘式热电偶，再将整支产品外护管经拉制等工艺打到用户要求的外径而成。铠装整体多点热电偶外径通常为Ф6-Ф8mm，凭借着技术难度高、制作工艺精良、产品质量可靠、售后服务完善等优势成为化工（化肥工业合成塔、反应罐）、冶金、石化、燃气行业替代进口温度传感器国产化温度传感器。使用铠装整体多点热电偶时用户需自备外保护管，否则只能测量常压和非腐蚀性介质。铠装整体多点热电偶不能大幅度弯曲，以防损毁内部铠偶。铠装整体多点热电偶为慧邦仪表吸收国外先进工艺生产。
铠装整体多点热电偶典型使用
上海慧邦仪表制造有限公司单支多点铠装热电偶在无锡焦化厂苯酐车间1万吨邻二甲苯反应器中成功代替国外同类型产品使用，使用的铠装整体多点热电偶外径为Ф8mm/14个测量点；有些公司使用的铠装整体多点热电偶外径为Ф4mm/6个测量点和外径Ф3mm/4个测温点等。
铠装整体多点热电偶选型表
WRKK□－□□□DDD-□-□/□.../□ | ||
代号 | 热电偶类型 | 推荐使用温度 |
WRK | K分度号|镍铬-镍硅 | |
代号 | 结构形式 | |
K | 铠装结构形式 | |
代号 | 测量点数量（3-14点） | |
3 | 测量点为3个 | 热电偶测量点数于外护管直径有关系,请与厂家沟通 |
4 | 测量点为4个 | |
： | ： | |
： | ： | |
14 | 测量点为14个 | |
代号 | 安装固定装置 | 说明 |
1 | 无固定装置 | |
2 | 固定卡套螺纹 | |
3 | 活动卡套螺纹 | |
4 | 固定卡套法兰 | |
代号 | 专用接线盒形式 | 说明 |
3 | 专用防水式 | |
4 | 专用隔爆式 | |
代号 | 工作端形式 | 说明 |
3 | 绝缘式 | 推荐采用 |
2 | 接壳式 | |
代号 | 单支多点式 | |
DDD | 单支多点式铠装热电偶 | |
代号 | 热电偶外护管材质 | 说明 |
0 | 1Cr18Ni9Ti | 常规供货 |
代号 | 整支产品外径 | 说 明 |
3 | Ф3mm | 内部的测量点不超过4个 |
4 | Ф4mm | 内部的测量点不超过6个 |
5 | Ф5mm | 内部的测量点不超过10个 |
6 | Ф6mm | 内部的测量点不超过12个 |
8 | Ф8mm | 内部的测量点不超过14个 |
代号 | 产品内部每一支铠装热电偶长度（由短到长排序）mm | |
*** | L1 | 长度最短的一个测量点 |
*** | L2 | ： |
: | : | ： |
: | : | ： |
*** | Ln (n=测量点数） | 长度最长的一个测量点 |
注1：用户对单支多点铠装热电偶传感器安装方式有特殊要求的，需要文字说明。
注2：防爆热电偶慧邦仪表按dⅡBT4等级供货；如需dⅡCT1-6等级产品协议供货。
铠装整体多点热电偶选型举例
WRNK06-2310TH-5-2-3500/4000/4500/5000/5500/6000
K分度号单支六点式铠装热电偶；固定卡套螺纹M16×1.5安装，螺纹材质为1Cr18Ni9Ti；专用防水式接线盒；热电偶外护管材质为1Cr18Ni9Ti，整支产品外径为Ф5mm；内部热电偶为绝缘式；第1个测量点（最短）长度3500mm/第2点长4000mm/第3点长4500mm/第4点长5000mm/第5点长5500mm/第6点长6000mm（最长）；Ⅱ级精度。

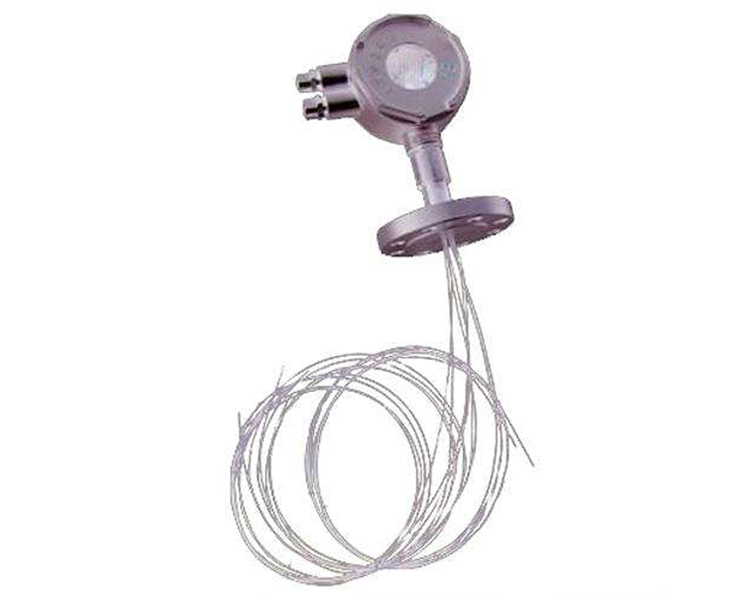

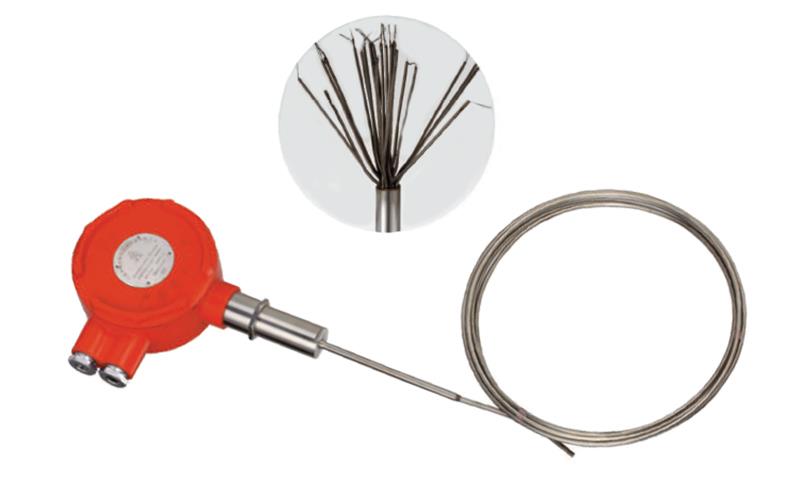

铠装整体多点热电偶实物彩图
