油井多点铠装热电偶

产品概述：

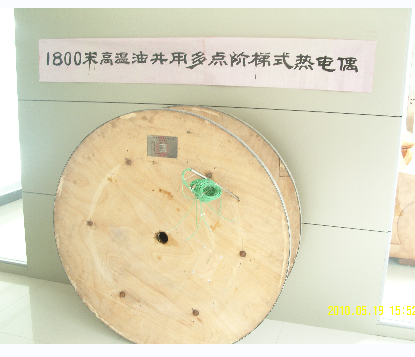

  『油井多点阶梯式超长铠装热电偶』是本公司历经五年开发的产品。是由多支芯线铠装热电偶组合于一支不锈钢管内，经模具压实变径的坚实整体。整机是由外套管.内芯铠装热电偶.接线盒.补偿导线组成.多支热电偶成阶梯式分布,全长可达2000米.具有耐压.可绕.高不渗透.高不燃性.耐辐射.高强度.安全防爆.安装方便.使用寿命长等优点.是一项从设计到安装都得到专业技术支持的完整体系.该产品专用于深度油井纵向温度梯度测量,也可用于气井.地热深井纵向温度梯度的测量.本产品执行Q/XG18823-2009『油井用多点阶梯式超长铠装热电偶』企业标准。

1．外观质量

   表面应平整.光亮.无折痕.无毛刺.无裂缝.无夹杂物.无肉眼可分辨的划痕；

2．结构及尺寸（图3示）

a）测温点N:N可以根据用户需要设计,目前市场N取5-7的较多。

b）总长度L:LN+1 (m), LN为最长温度点热电偶的长度,可根据用户需要设计。

c）延长型补偿导线：多芯,长度可根据需要设计。

d）外径D为6∽8mm，允许D±0.1D.

e）各测温点长度L*可根据用户需要和油井深度设计,允许为1*±0.5（m）.

f）热端结构：绝缘型。

g）冷端结构：简易型。

3．分度号

   K型 （根据需要可以采用其它分度号）

4．测温范围：-40∽600℃

5．热电动势及允差

   热电动势应符合GB/T16839.1热电偶分度表的要求

   允差应符合GB/T16839.2允差的规定.

Ⅰ级：±（1.5℃或0.4％t）Ⅱ级：±（2.5℃或0.75％t）

6．绝缘电阻

 a)室温绝缘电阻:不小于1000mΩ/m

 b)高温绝缘电阻：不小于3mΩ/支

7．外套管完整性

8．材料

a）内芯铠装热电偶应符合GB/T 18404技术要求。

b）外保护管材质为316L,其材质符合相关标准要求。
