双金属温度计具有无汞害、易读数、防水、 防腐蚀、耐震动等优点，广泛应用在电站及机械、化工、纺织、石油、食品等工业和科研部门。
技术资料
产品简介

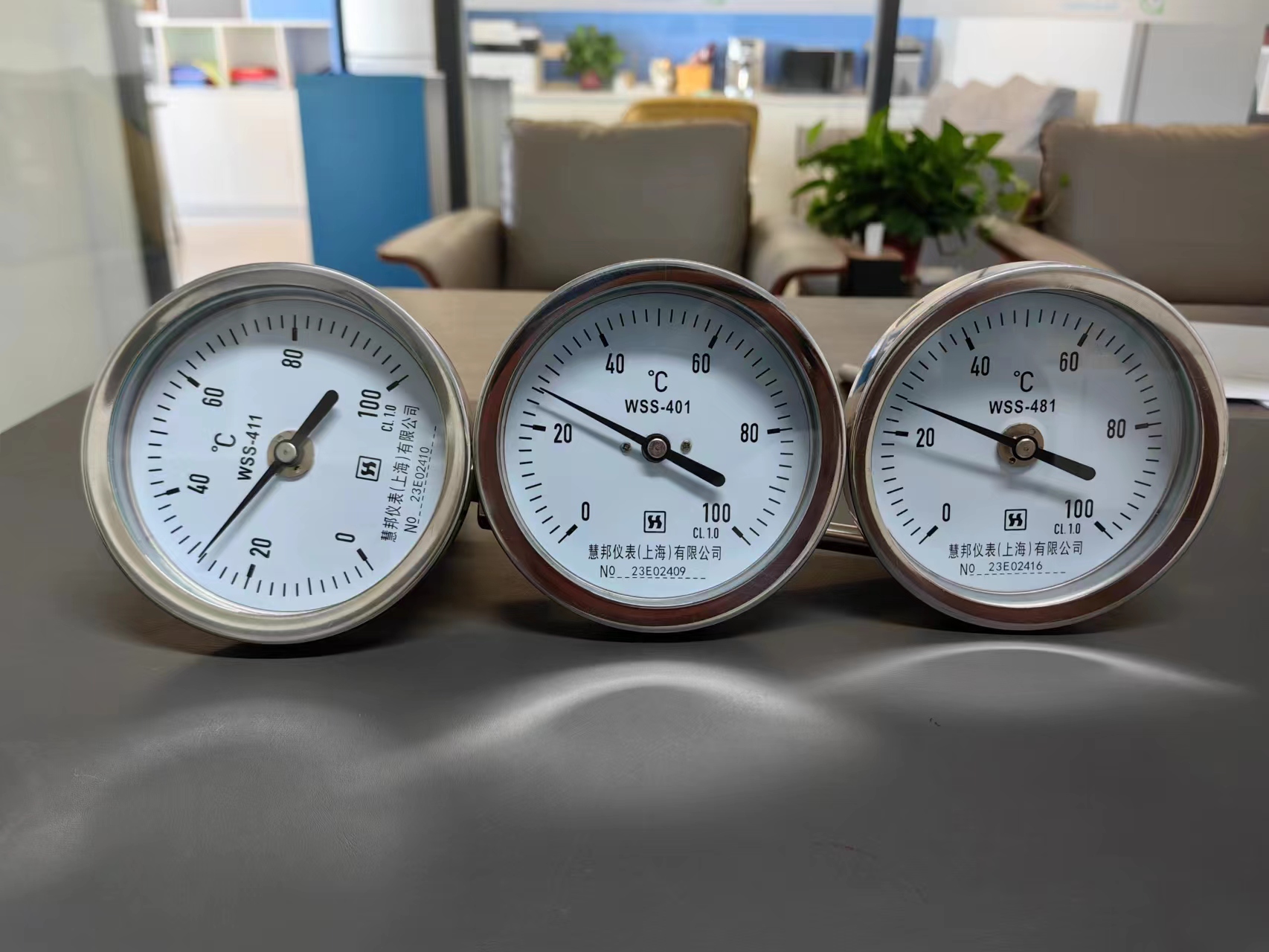

WSS系列双金属温度计是一种测量中低温度的现场检测仪表。双金属温度计可以直接测量各种生产过程中的-80℃～+500℃范围内液体、蒸汽和气体介质温度。
主要特点
现场显示温度，直观方便；安全可靠，使用寿命长；多种结构形式，可满足不同要求。
工作原理
双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出所应的温度值。
技术参数
执行标准
JB/T8803-1998 GB3836-83
其他参数
标度盘公称直径：60，100，150
精度等级：（1.0），1.5
热响应时间：≤40S
防护等级：IP55
角度调整误差：角度调整误差应不超过其量程的1.0%
回差：双金属温度计回差应不大于基本误差限的值
重复性：双金属温度计重复性极限范围应不大于基本误差限值的1/2
测温范围
正常工作天气条件
测量端形式
外形及尺寸
安装固定形式
可动外螺纹管接头
DD0D1SWd0dΦ60Φ42Φ24Φ22Φ9Φ8 Φ10
固定法兰
DD1D2Hd0dΦ105Φ75Φ55Φ16Φ14Φ8 Φ10
备注：可提供ANSI、JB、HG等标准法兰。
选型编码
sh- 慧邦仪表公司系列号WSS 双金属温度计表盘公称直径-3 Φ60-4 Φ100-5 Φ150表盘形式0 轴向（直型）1 径向（角型）2 135°向（钝角型）8 万向（可调角型）安装固定形式0 无固定装置1 可动外螺纹2 可动内螺纹3 固定螺纹4 固定法兰5 卡套螺纹6 卡套法兰保护形式- 普通型W 防护型F 防腐型
型号及规格
轴向型双金属温度计
型号测温范围精度等级保护管材料规格 安装固定形式DLWSS-330-80～+40 -40～+80 0～50 0～100 0～150 0～200 0～3001.51Cr18Ni9Ti 304 316 316L 哈氏C-276Φ6075 100 150 200 300 400 500 750 1000无固定装置WSS-440Φ100WSS-500Φ150WSS-301Φ60可动外螺纹WSS-401Φ100WSS-501Φ150WSS-302Φ60可动内螺纹WSS-402Φ100WSS-502Φ150WSS-303Φ60固定螺纹WSS-403Φ100WSS-503Φ150WSS-304Φ60固定法兰WSS-404Φ100WSS-504Φ150WSS-305Φ60卡套螺纹WSS-405Φ100WSS-505Φ150WSS-306Φ60WSS-406Φ100卡套法兰WSS-506Φ150
径向型双金属温度计
型号测温范围精度等级保护管材料规格安装固定形式DLWSS-310-80～+40 -40～+80 0～50 0～100 0～150 0～200 0～300 0～400 0～5001.51Cr18Ni9Ti 304 316 316L 哈氏C-276Φ6075 100 150 200 300 400 500 750 1000无固定装置WSS-410Φ100WSS-510Φ150WSS-311Φ60可动外螺纹WSS-411Φ100WSS-511Φ150WSS-312Φ60可动内螺纹WSS-412Φ100WSS-512Φ150WSS-313Φ60固定螺纹WSS-413Φ100WSS-513Φ150WSS-314Φ60固定法兰WSS-414Φ100WSS-514Φ150WSS-315Φ60卡套螺纹WSS-415Φ100WSS-515Φ150WSS-316Φ60WSS-416Φ100卡套法兰WSS-516Φ150
135°向型双金属温度计
WSS系列双金属温度计是一种测量中低温度的现场检测仪表。双金属温度计可以直接测量各种生产过程中的-80℃～+500℃范围内液体、蒸汽和气体介质温度。
主要特点
现场显示温度，直观方便；安全可靠，使用寿命长；多种结构形式，可满足不同要求。
工作原理
双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出所应的温度值。
技术参数
执行标准
JB/T8803-1998 GB3836-83
其他参数
标度盘公称直径：60，100，150
精度等级：（1.0），1.5
热响应时间：≤40S
防护等级：IP55
角度调整误差：角度调整误差应不超过其量程的1.0%
回差：双金属温度计回差应不大于基本误差限的值
重复性：双金属温度计重复性极限范围应不大于基本误差限值的1/2
测温范围
测量范围℃ | 适用范围 | |
工业、商业 | 实验室、小型 | |
-80～+40 | √ | √ |
-40～+80 | √ | √ |
0～50 | √ | √ |
0～100 | √ | √ |
0～150 | √ | √ |
0～200 | √ | √ |
0～300 | √ | √ |
0～400 | √ | √ |
0～500 | √ | √ |
工作场所 | 温度℃ | 相对湿度% |
掩蔽场所 | -25～+55 | 5～100 |
户外场所 | -40～+85 | 5～100 |

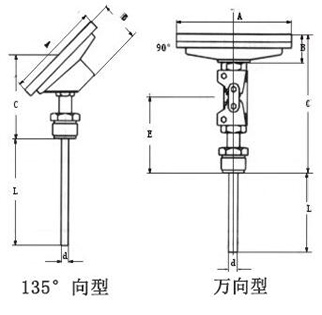

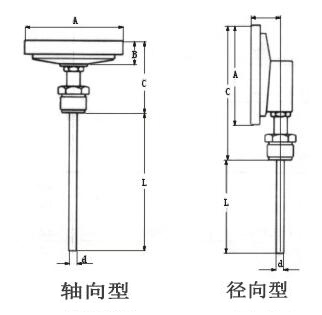

外形及尺寸
形式 | A | B | C | E | L | d |
轴向型 | 65 | 23 | 73 | - | 75 100 150 200 300 400 500 750 1000 | Φ6 Φ8 Φ10 |
105 | 23 | 73 | - | |||
155 | 23 | 73 | - | |||
径向型 | 65 | 50 | 110 | 34 | ||
105 | 50 | 110 | 34 | |||
105 | 50 | 110 | 34 | |||
135°向型 | 105 | 23 | 85 | - | ||
155 | 23 | 85 | - | |||
万向型 | 105 | 23 | 178 | 120 | ||
155 | 23 | 178 | 120 |
安装固定形式
可动外螺纹管接头
M | H | SW | d |
M16×1.5 | 12 | 18 | Φ6 Φ8 Φ10 |
M20×1.5 | 16 | 22 | |
M27×2 | 20 | 30 | |
NPT1/4 | 15 | 18 | |
NPT1/2 | 19 | 22 | |
NPT3/4 | 25 | 30 |
可动内螺纹管接头
M | H | SW | d |
M16×1.5 | 12 | 18 | Φ6 Φ8 Φ10 |
M20×1.5 | 16 | 22 | |
M27×2 | 20 | 30 | |
NPT1/4 | 15 | 18 | |
NPT1/2 | 19 | 22 | |
NPT3/4 | 25 | 30 |
固定螺纹管接头
M | H | SW | d |
M16×1.5 | 12 | 18 | Φ6 Φ8 Φ10 |
M20×1.5 | 16 | 22 | |
M27×2 | 20 | 30 | |
NPT1/4 | 15 | 18 | |
NPT1/2 | 19 | 22 | |
NPT3/4 | 25 | 30 |
卡套螺纹接头
M
| H
| SW
| d
|
M12×1.5
| 15
| 19
| Φ6
|
M16×1.5
| 15
| 22
| Φ8
|
M20×1.5
| 16
| 24
| Φ10
|

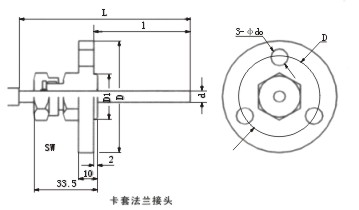

DD0D1SWd0dΦ60Φ42Φ24Φ22Φ9Φ8 Φ10

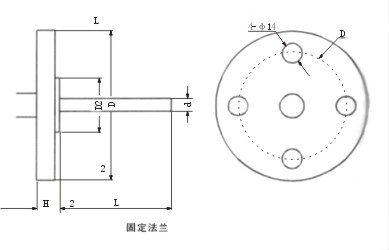

固定法兰
DD1D2Hd0dΦ105Φ75Φ55Φ16Φ14Φ8 Φ10
备注：可提供ANSI、JB、HG等标准法兰。
选型编码
sh- 慧邦仪表公司系列号WSS 双金属温度计表盘公称直径-3 Φ60-4 Φ100-5 Φ150表盘形式0 轴向（直型）1 径向（角型）2 135°向（钝角型）8 万向（可调角型）安装固定形式0 无固定装置1 可动外螺纹2 可动内螺纹3 固定螺纹4 固定法兰5 卡套螺纹6 卡套法兰保护形式- 普通型W 防护型F 防腐型
型号及规格
轴向型双金属温度计
型号测温范围精度等级保护管材料规格 安装固定形式DLWSS-330-80～+40 -40～+80 0～50 0～100 0～150 0～200 0～3001.51Cr18Ni9Ti 304 316 316L 哈氏C-276Φ6075 100 150 200 300 400 500 750 1000无固定装置WSS-440Φ100WSS-500Φ150WSS-301Φ60可动外螺纹WSS-401Φ100WSS-501Φ150WSS-302Φ60可动内螺纹WSS-402Φ100WSS-502Φ150WSS-303Φ60固定螺纹WSS-403Φ100WSS-503Φ150WSS-304Φ60固定法兰WSS-404Φ100WSS-504Φ150WSS-305Φ60卡套螺纹WSS-405Φ100WSS-505Φ150WSS-306Φ60WSS-406Φ100卡套法兰WSS-506Φ150
径向型双金属温度计
型号测温范围精度等级保护管材料规格安装固定形式DLWSS-310-80～+40 -40～+80 0～50 0～100 0～150 0～200 0～300 0～400 0～5001.51Cr18Ni9Ti 304 316 316L 哈氏C-276Φ6075 100 150 200 300 400 500 750 1000无固定装置WSS-410Φ100WSS-510Φ150WSS-311Φ60可动外螺纹WSS-411Φ100WSS-511Φ150WSS-312Φ60可动内螺纹WSS-412Φ100WSS-512Φ150WSS-313Φ60固定螺纹WSS-413Φ100WSS-513Φ150WSS-314Φ60固定法兰WSS-414Φ100WSS-514Φ150WSS-315Φ60卡套螺纹WSS-415Φ100WSS-515Φ150WSS-316Φ60WSS-416Φ100卡套法兰WSS-516Φ150
135°向型双金属温度计
