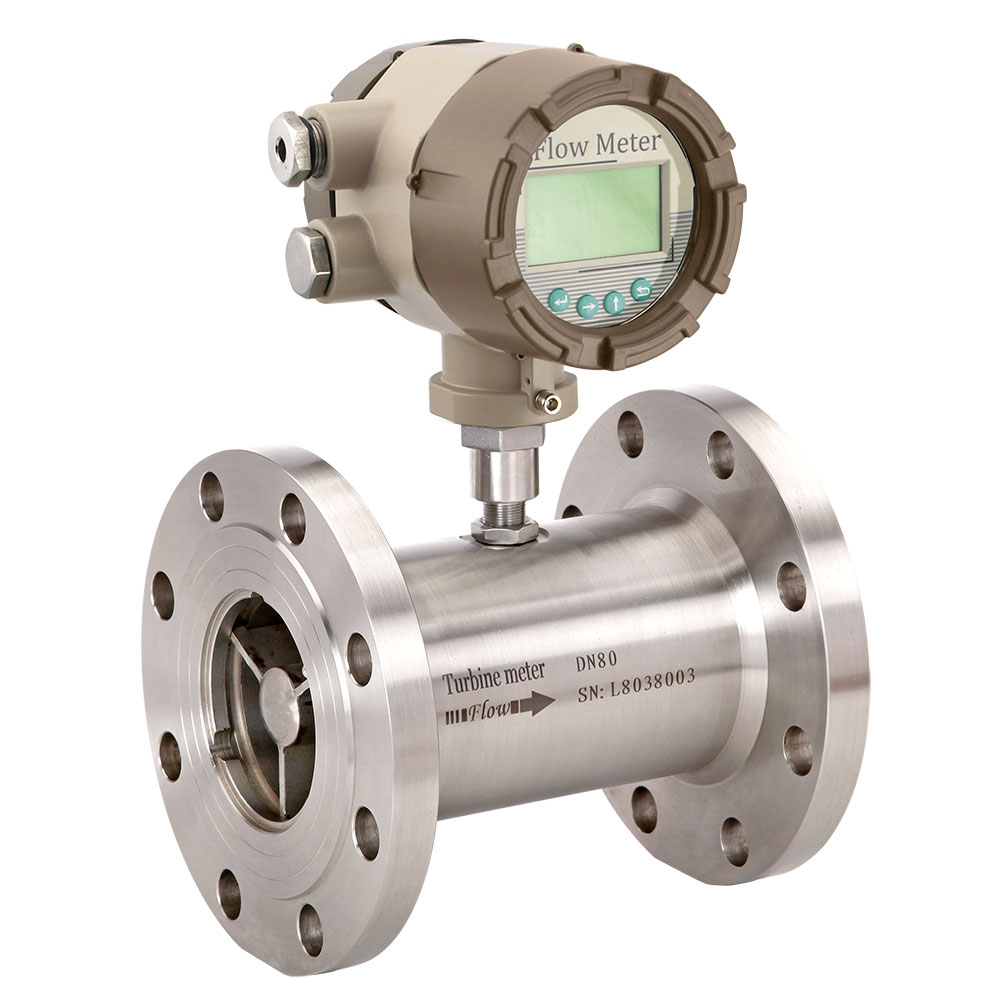

产品概述
LWGY系列涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计，具有结构简单、轻巧、准确度高、复现性好、反应灵敏，安装维护使用方便等特点的新一代涡流量计，涡轮流量计是一种精密流量测量仪表，测量无杂质、无腐蚀液体的流量和总量，它被广泛用于石油、化工、冶金、科研等领域；
产品特点
■ 重复性好，短期重复性可达0.05%～0.2%，正是由于具有良好的重复性， 在贸易结算中是优先选用的流量计；
■ 输出脉冲频率信号，适用总量计量及与计算机连接，无零点漂移，抗干扰能力强；
■ 可获得很高的频率信号（3～4kHz），信号分辨力强；
■ 范围度宽，中大口径可达1:20，小口径为1:10；
■ 结构紧凑轻巧，安装维护方便，流通能力大；
■ 适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
■ 专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等;
技术参数
被测介质 | 无杂质、低粘度、无强烈腐蚀性液体 | |
执行标准 | 涡轮流量传感器（JB/T 9246-2016） | |
检定规程 | 涡轮流量计（JJG 1037-2008） | |
仪表口径及连接方式 | 法兰连接 | DN15-DN200 |
螺纹连接 | DN4-DN50 | |
夹装连接 | DN4-DN200 | |
准确度等级 | 1.0、0.5、0.2 | |
量程比 | 1:10；1:15；1:20 | |
传感器材质 | 304不锈钢、316（L）不锈钢等 | |
使用条件 | 介质温度：-20℃～+80℃ 环境温度：-20℃～+60℃ | |
信号输出功能 | 脉冲信号、4～20mA信号 | |
通讯输出功能 | RS485通讯、HART协议等 | |
工作电源 | 外电源：+24VDC±15%，纹波≤±5%，适用于4-20mA输出、脉冲输出、RS485等 | |
信号线接口 | 内螺纹M20*1.5（NPT螺纹需订制） | |
防爆等级 | Exd IICT6 Gb | |
防护等级 | IP65或更高（可订制） | |
流量范围
仪表口径 | 正常流量范围 | 扩展流量范围 | 常规安装方式及耐压等级 | 特制耐压等级 |
DN4 | 0.04～0.25 | 0.04～0.4 | 螺纹安装、6.3MPa | 夹装连接，≤42MPa |
DN6 | 0.1～0.6 | 0.06～0.6 | 螺纹安装、6.3MPa | |
DN10 | 0.2～1.2 | 0.15～1.5 | 螺纹安装、6.3MPa | |
DN15 | 0.6～6 | 0.5～9 | 螺纹安装、6.3MPa | |
DN20 | 0.8～8 | 0.45～9 | 螺纹安装、6.3MPa | |
DN25 | 1～10 | 0.5～10 | 螺纹安装、6.3MPa | |
DN32 | 1.5～15 | 0.8～15 | 螺纹安装、6.3MPa | |
DN40 | 2～20 | 1～20 | 螺纹安装、6.3MPa | |
DN50 | 4～40 | 2～40 | 法兰安装、4.0MPa | 夹装连接，≤26MPa |
DN65 | 7～70 | 5～70 | 法兰安装、1.6MPa | |
DN80 | 10～100 | 7～100 | 法兰安装、1.6MPa | |
DN100 | 20～200 | 10～200 | 法兰安装、1.6MPa | 夹装连接，≤15MPa |
DN125 | 25～250 | 13～250 | 法兰安装、1.6MPa | |
DN150 | 30～300 | 15～300 | 法兰安装、1.6MPa | |
DN200 | 80～800 | 40～800 | 法兰安装、1.6MPa | 夹装连接，≤11MPa |
